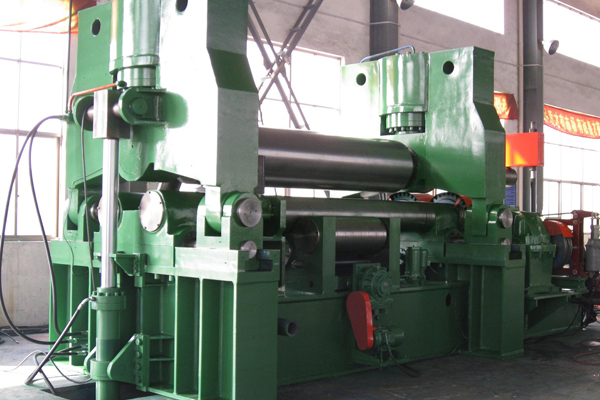

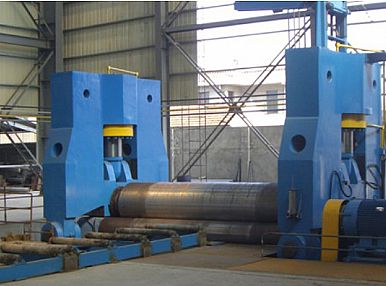

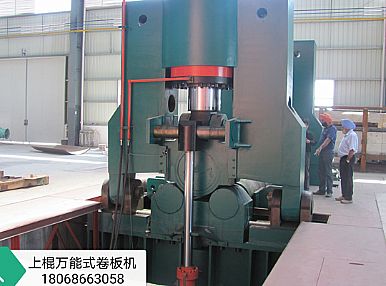

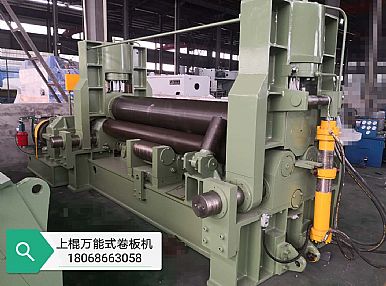

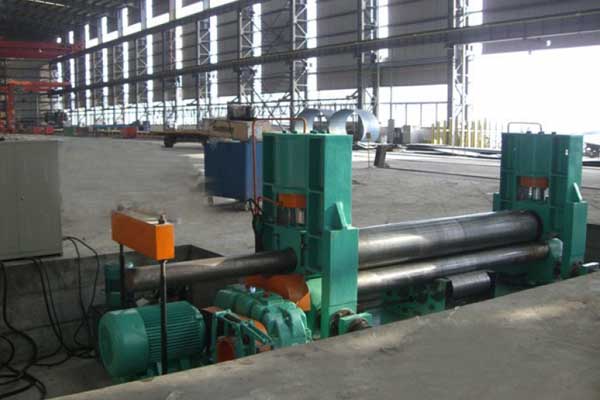

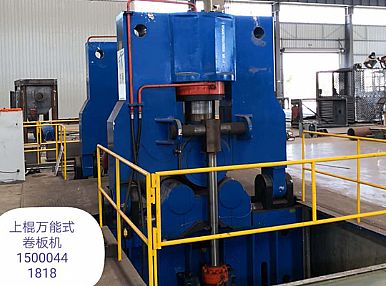

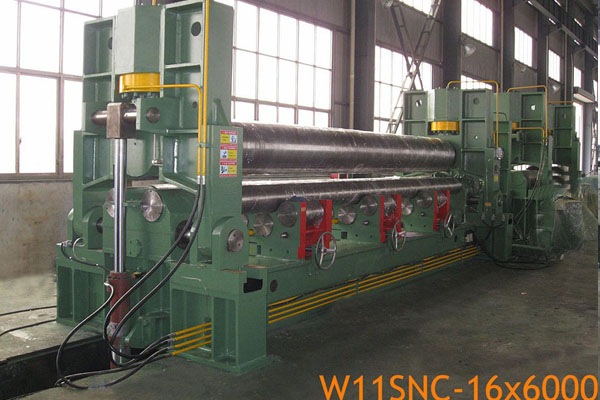

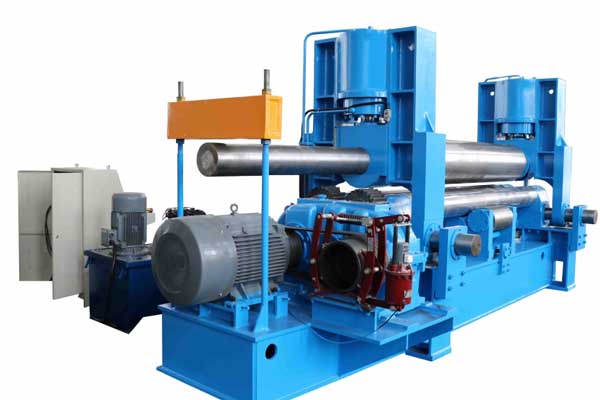

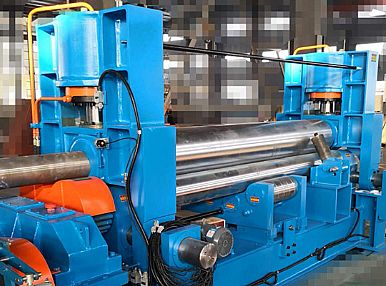

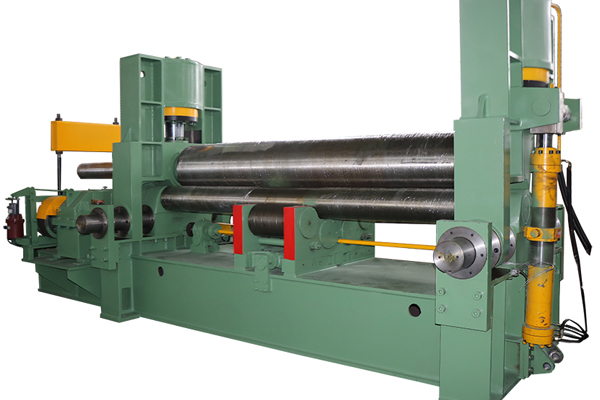

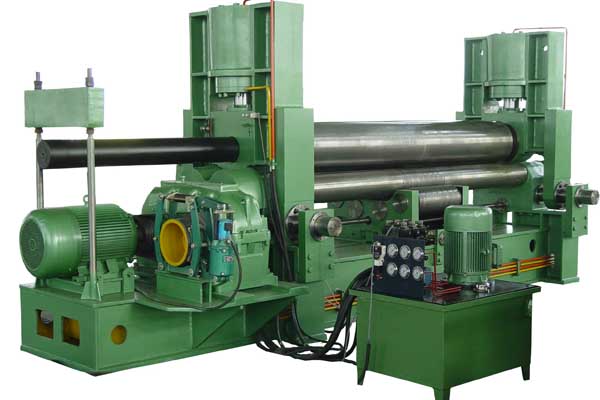

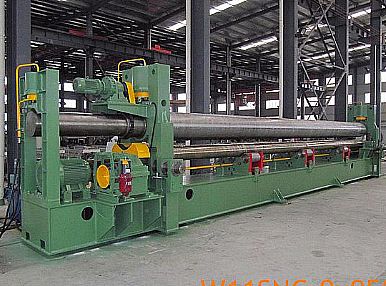

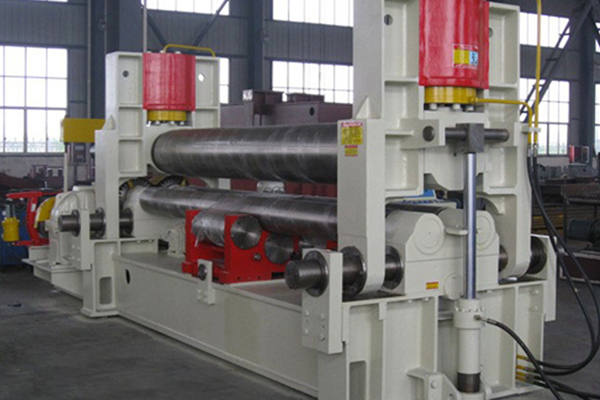

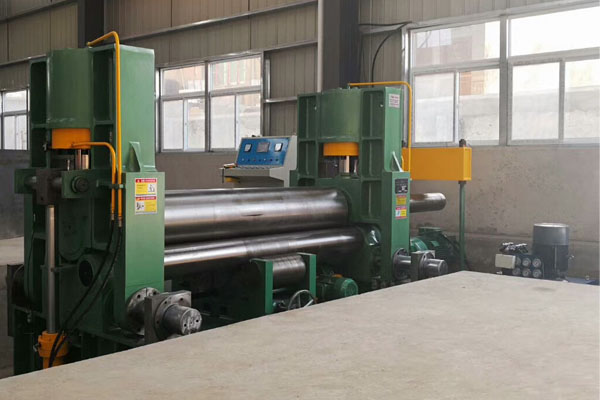

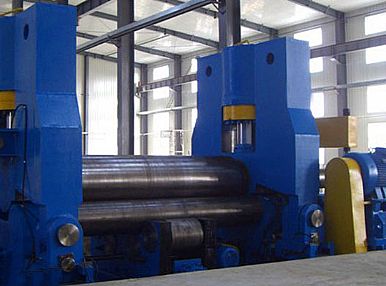

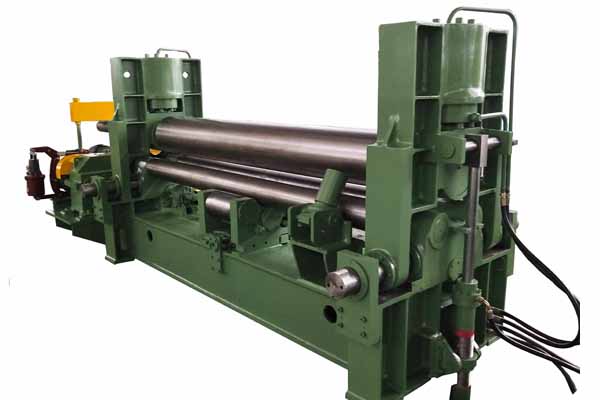

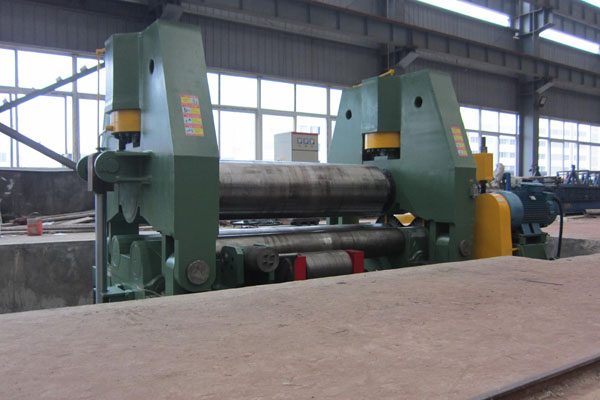

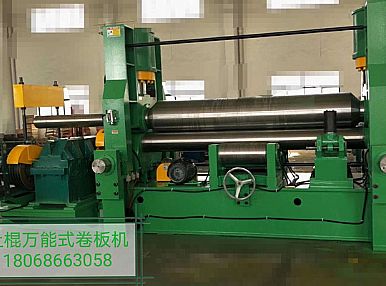

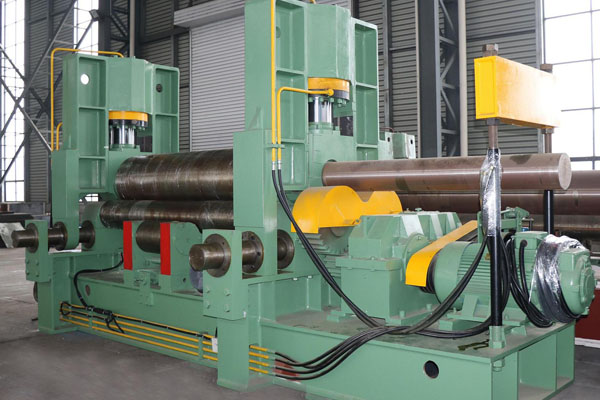

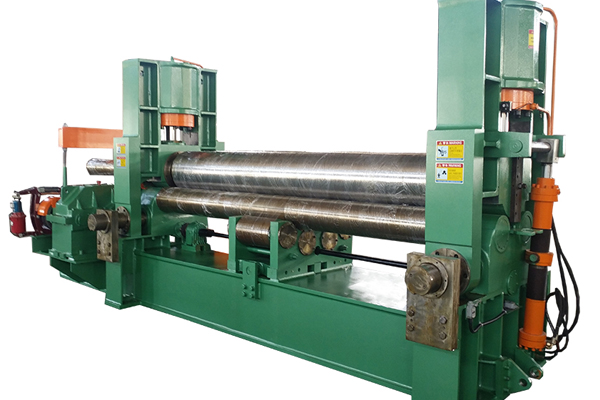

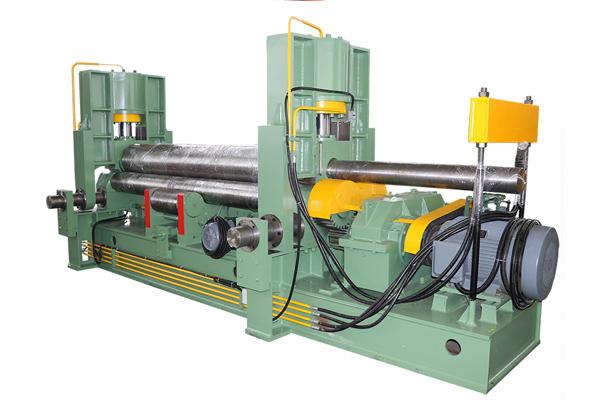

W11S上輥萬能式卷板機

一、總述

該機液壓型三輥卷板機(數控卷板機,數控卷圓機)，用于將鋼板卷成圓筒形、圓弧形等。

上輥可以垂直移動、水平移動、上下運動、平行移動為數字顯示。

該機床具有預彎鋼板功能。

預彎通過調節上輥，使上輥相對于下輥非對稱位置來實現。

滾圓時通過電機、減速機帶動兩下輥進行運動，具有卷制精度高之功能。

由于下輥標高不變，所以便于進料和操作。

二、主要技術參數

型式 　　 上輥數顯

加壓力 　 1450Tons

Zui大板幅 　　 3200mm

輥子工作長度 　　 3300mm

三、Zui大卷板板厚

非對稱卷制 T80*B3200*φmin3000mm（σs≤245MPa）

對稱卷制 T100*B3200*φmin3600mm（σs≤245MPa）

上輥直徑 　 φ860mm

下輥直徑 φ480mm

兩下輥中心距 920mm

卷板速度 約3m/min

上輥加壓速度 約120mm/min

托輥數目 4根

托輥組數 1組

主電機功率 110kW

液壓電機功率 45kW

移動電機功率 22kW

四、結構特點

1、上輥既可以垂直移動（液壓）又可以水平移動（機械）同時具備預彎及卷圓雙重功能。

2、采用多點潤滑，保證開機前各旋轉部分潤滑點充分潤滑。

3、機械、液壓、電氣均設過載保護裝置。

4、具備質量數控系統故障自動檢測，錯誤信息報警，誤操作保護，欠壓保護，缺極保護等功能。

5、采用手持開關按鈕盒，方便到一人操作，且可以在任意角度操作縱。

6、基礎設施簡單，便于移動作業，基礎費用節省2/3。
